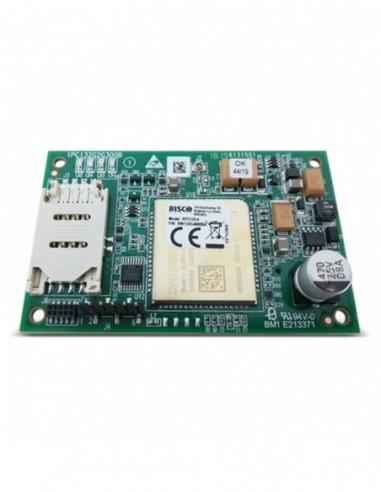

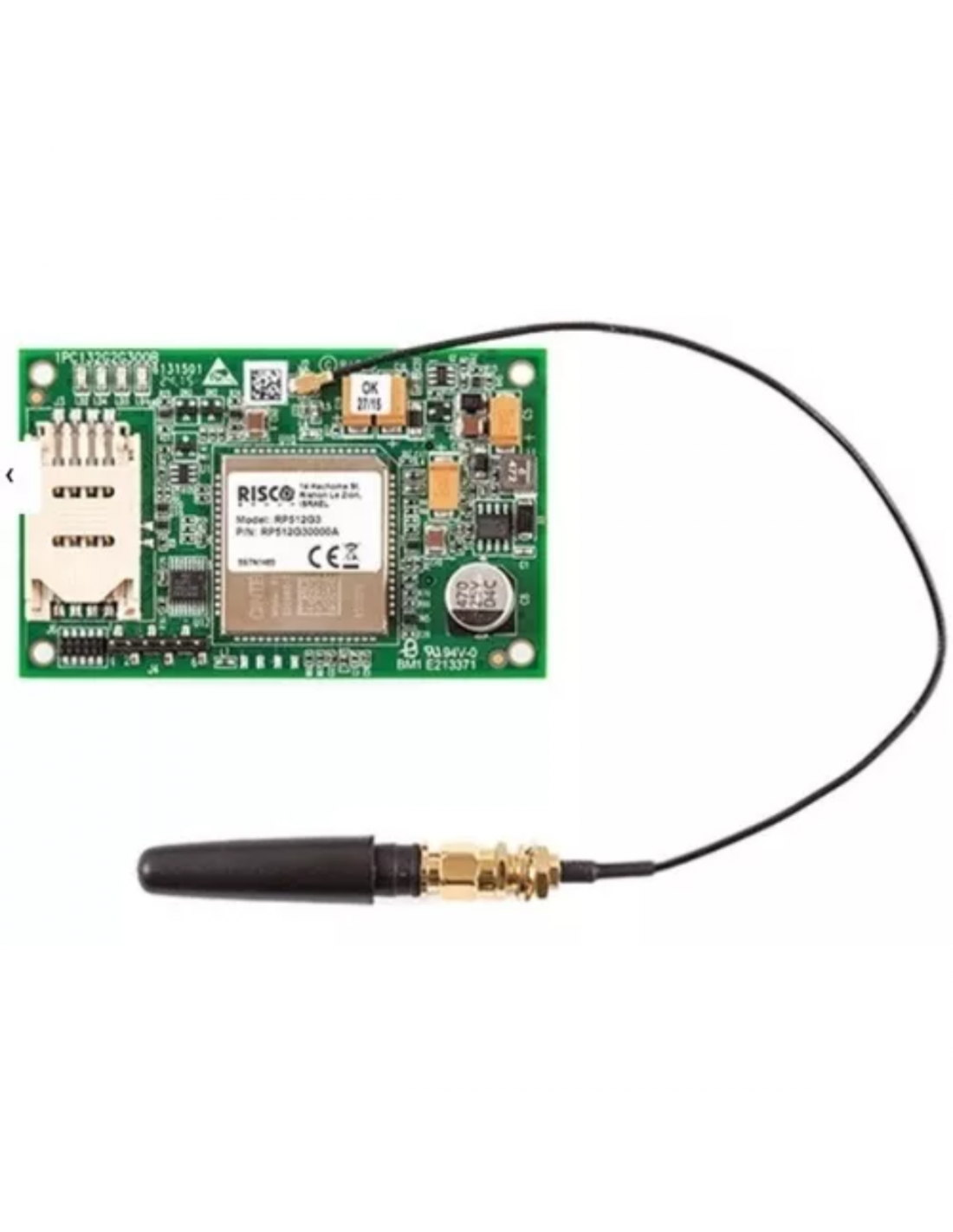

Modulo Comunicador 4G Risco

Placa de comunicacion 4G comunicacion por bus de datos. Comunicador 4G para Risco Rokonet

Envia SMSComunicacion por GSM-GPRS-4GComunicacion con centrales de monitoreo por SIA / Contact IDSe le instala un chip con comunicacion de datos,Plug and PlayPermite comunicacion con Risco CloudPermite programacion remota con Configuration SoftwarePermite uso de APP iRISCO

Configuración placa GPRS:

Resumen:

a. Instalar módulo

b. Configurar APN

c. Habilitar módulo para cloud.

Detalles:

a. Instalar módulo

1. Con el panel apagado (sin alimentación y sin batería) clocar modulo en el socket.

2. Encender el panel (firmware 6,05 o superior) e ingresar al menú de instalador (clave por defecto 1111)

3. Elijemos 7)instalación → 1) Dispositivos en bus→ Auto config.

4. El equipo encontrara el dispositivo y lo habilita. (todo el tiempo el led rojo de la placa deberá estar encendido)

5. Salimos de programación, el equipo reinicia y demora unos instantes hasta finalizar la nueva carga.

b. Configurar APN

6. Cargamos el APN (ver datos de la compañía movistar, claro,etc): ingresamos a Programación→ 5)Comunicación→ 1)Modo comunic. → 2) GSM→ 2)GPRS ENTER

7. 1) APN código: como ejemplo claro: igprs.claro.com.ar ENTER

8. 2) APN usuario: como ejemplo claro: campo vacío ENTER

9. 3) APN contraseña: como ejemplo claro: campo vacío ENTER

c. Habilitar módulo para cloud.

10. 5)Comunicación→ 5)cloud/Nube → 4) Canal

11. Si tenemos también módulo IP recomiendo elegir 1)IP/GPRS si solo tenemos GPRS elegimos 4)solo GPRS.

Nota 1: Cuando el módulo este habilitado se encenderá el 3 led (verde) y el segundo de transmisión (azul) parpadeara.

Nota 2: Si tenemos módulo IP (y configurada opción 1)IP/GPRS )quedara solo encendido el led 1 (rojo) al momento de desconectarse de la red pasara a activo (demora 1 o 2 minutos) encendiendo su led verde.

Actualización de firmware en paneles:

Para poder usar el modulo RW132G400USA el panel debe ser versión 6.05 o superior.

La actualización puede hacerse desde el panel o desde el software “Configuration software”

Con el teclado (requerimos modulo GSM o IP para que el panel realice la descarga)

1-Ingresamos al menú de instalador (por defecto pass 1111)

2- ingresamos a programación → 1)sistema → Act. Firmware

3- dejamos los parámetros 1,2 y 3 por defecto (firmware.riscogroup.com, 80, CMD.txt)

4- Entramos a la opción Descarga fich

Listo el equipo empezara a descargar la actualización y reiniciara automáticamente.

Verificar versión de firmware podemos ir a:

visualizar → Info. servicio → Versión sistema

A este panel se puede ingresar tanto como instalador como usuario.

Con el software (requerimos modulo GSM o IP para que el panel realice la descarga)

1- Son vinculamos con el sofware a el panel

2- vamos a “Actualizar firmware de central”

3- elegimos con que modulo realizamos la actualización IP o GPRS (de poder elegir se aconseja IP)

4- Nos pide código de habilitación 97239637777

5- Click en actualzar.

Listo el panel se actualizara y reiniciara solo.
